第1回・変形住宅

敷地高低差を利用した変形住宅



設計コラム第1回は、黒澤建設の得意とする、高低差のある難しい土地を活かした変形住宅の施工風景をご紹介いたします。

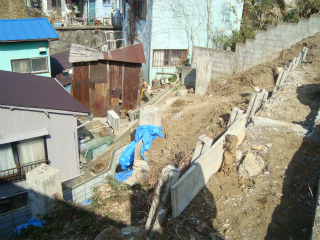

1.土留工事開始
土留工事開始
土留工事開始
高低差の有る敷地形状を利用してこれから工事着手です。
最初は一番下段になる部分の土留め工事の始まりです。

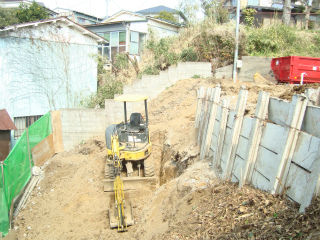

2.土留工事Vol2
土留工事Vol2
土留工事Vol2
先日の下段の土留め工事が完了したので重機が降りられるように平地を作り次の工程に移っていきます。

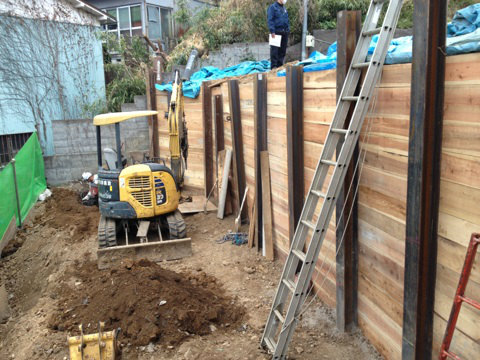

3.土留工事vol3
土留工事vol3
土留工事vol3
H鋼と矢板できちんと土留めをしているので安全対策もばっちりです。この後は地盤改良工事を行い床付けに工事は進みます。

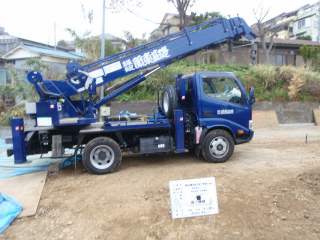

4.地盤改良工事
地盤改良工事
地盤改良工事
本日より地盤改良工事を行います。
重機を使い鋼管杭を土中に埋め込み支持層まで打ち込みます。
5.地盤改良工事後
地盤改良工事後
地盤改良工事後

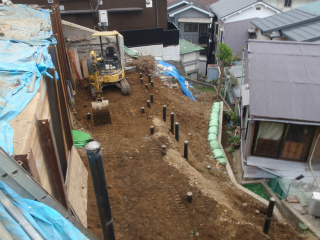

鋼管杭の打ち込みが完了いたしました。
6.床付け
床付け
床付け

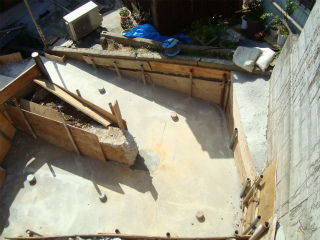

最下層部の床付け工事が始まりました。

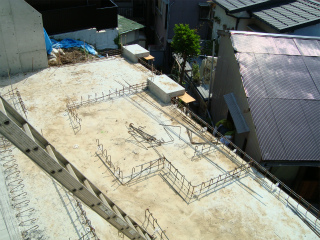

7.
基礎ベース部分になります。
8.
基礎ベース型枠解体前。

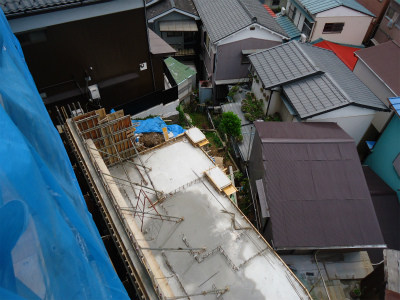

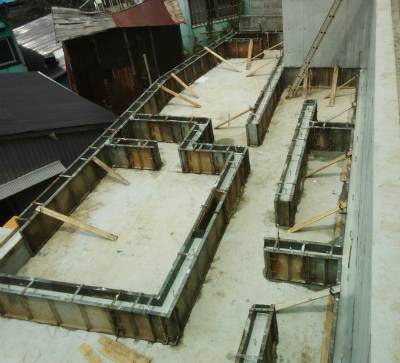

9.
立ち上がり部分型枠コンクリート打設。

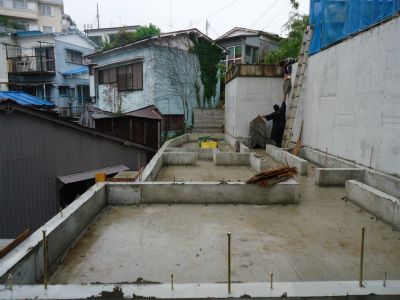

10.
立ち上がり型枠バラシ後。
11.上棟後その1
上棟後その1
上棟後その1
外周部ノボパン施工中になります。

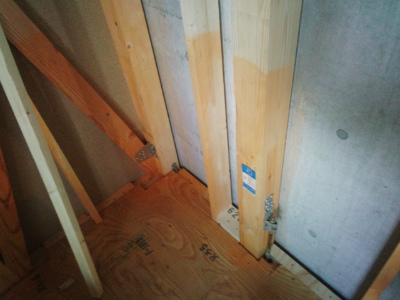

12.防蟻工事。
防蟻工事。
防蟻工事。
大事な家を白アリから守るため、防蟻材を吹き付け塗装しております。

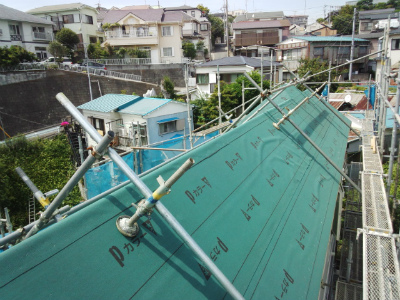

13.ルーフィング工事。
ルーフィング工事。
ルーフィング工事。
屋根を雨から守るため、ルーフィング材を貼ってます。ここは屋根傾斜がきついので、屋根足場をかけてます。

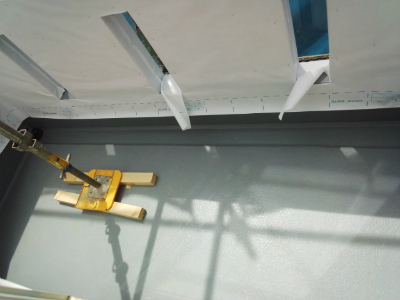

14.バルコニー防水工事中。
バルコニー防水工事中。
バルコニー防水工事中。
FRP材を敷きつめております。

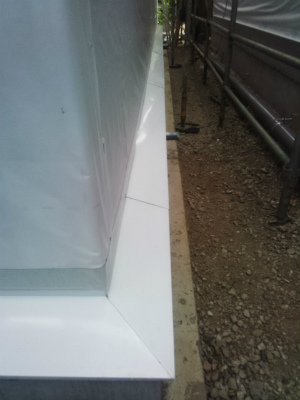

15.高基礎水切り。
高基礎水切り。
高基礎水切り。
基礎が出ている部分に対して水切りを付けています。この後、板金工事に入ります。
16.高基礎水切り。
高基礎水切り。
高基礎水切り。
水切り板金加工終了。これから外壁のサイディング工事に入ります。仕上がり次第、外観をUPさせて頂きます。

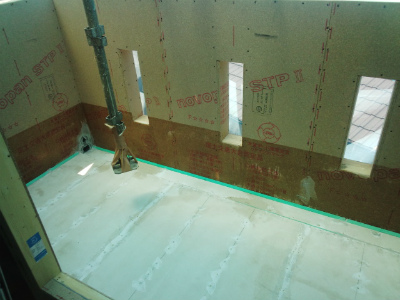

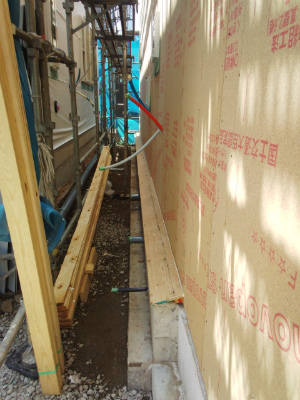

17.外観紙貼り中。
外観紙貼り中。
外観紙貼り中。
透湿防水シートと言って水を防ぐのですが湿気は逃がすといった優れモノなんです。
18.バルコニー防水工事(仕上げ)
バルコニー防水工事(仕上げ)
バルコニー防水工事(仕上げ)
トップコートをかけ、防水完了。バルコニー周りが仕上がり次第、またUPさせて頂きます。

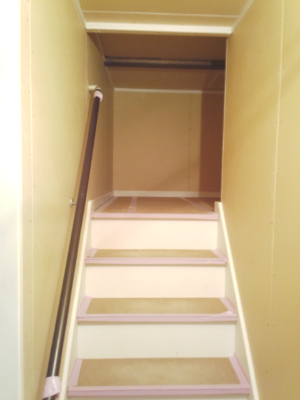

19.階段下に蔵収納
階段下に蔵収納
階段下に蔵収納
各部屋のクローゼットとは別に階段下にも蔵収納ができました。

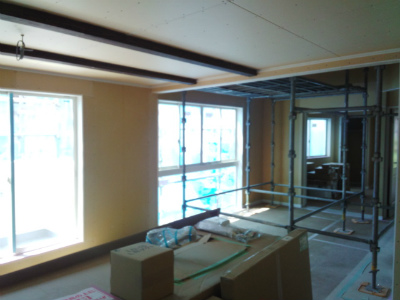

20.室内に足場?
室内に足場?
室内に足場?
なぜかと云うとその部分が天井吹き抜けになっているんです。職人さんの作業が終わる頃に足場を撤去します。この後、クロス屋さんが、お部屋の印象を綺麗に変えてくれますのでお待ちください。
21.バルコニーより
バルコニーより
バルコニーより
まだ手摺がついてないのですが、バルコニーからの雰囲気をお伝えしたく貼らせて頂きます。

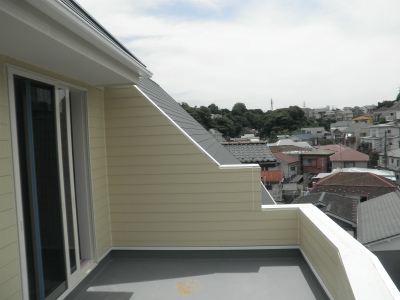

22.バルコニーその2
バルコニーその2
バルコニーその2
手摺と物干しが付きました。

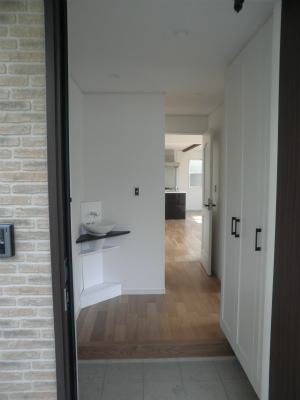

23.玄関より
玄関より
玄関より
玄関ドアを開けたらこんな感じになります。

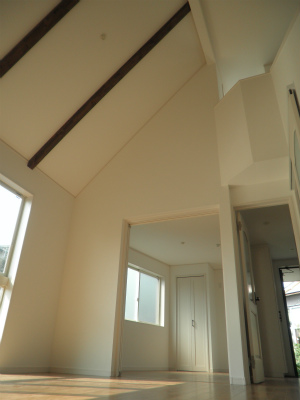

24.LDK吹き抜け。
LDK吹き抜け。
LDK吹き抜け。
25.キッチンです。
キッチンです。
キッチンです。

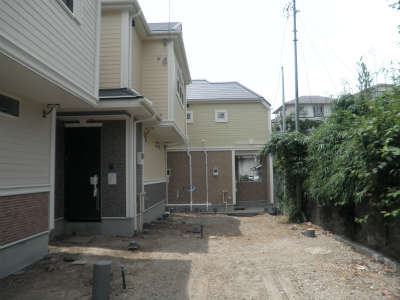

26.外溝
外溝
外溝
足場も取れ、現場もスッキリしてきました。
